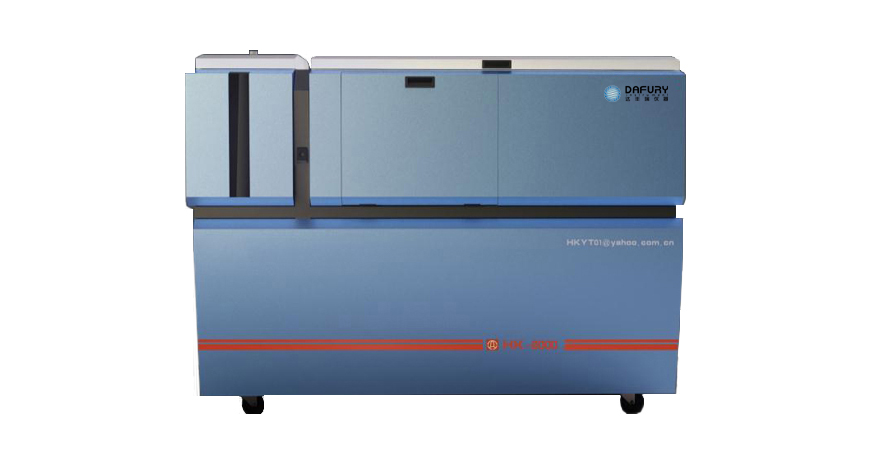

ICP-8000型电感耦合等离子体发射光谱仪

        ICP—8000型电感耦合等离子体发射光谱仪,是我公司在传统电感耦合等离子体发射光谱仪技术的基础上,吸收国际最新技术成果研究开发全部自动化、高精度、高灵敏度和高稳定性的系列光谱仪(最早型号是1000型、2000型),公司以其多年从事这项科研技术队伍的真诚与共、协同发展不断创新的团队精神为后盾,以其丰富的工作经验和扎实的专业知识完善热情的服务为保障。ICP作为一种大型精密无机分析仪器,广泛应用于稀土分析、贵金属分析、有色金属、合金材料、电子产品、医药卫生、冶金、地质、石油、化工、商检、环保等部门和钕铁硼、硅、硅铁、钨、钼等,从超微量到常量的定性或定量分析。它集光、机、电、计算机、分析技术于一体的高新技术产品,具有测试速度快、测量范围宽、分析结果准确可靠等特点。由于采用了计算机技术,仪器的智能化、屏幕显示的图、文及数据的采集、处理等都达到了目前国内先进水平,是诸多行业理想的分析仪器。
仪器组成及工作原理
ICP等离子体单道扫描光谱仪,是多元素顺序测量的分析测试仪器。 该仪器由扫描分光器、射频发生器、试样引入系统、光电转换、控制系统、数据处理系统、分析操作软件组成。等离子体是在三重同心石英炬管中产生。炬管内分别以切向通入氩气,炬管上部绕有紫铜负载线圈〈内通冷却水〉当高频发生器产生的高频电流(工作频率40MHz功率1KW左右)通过线圈时,其周围产生交变磁场,使少量氩气电离产生电子和离子,在磁场作用下加速运动与其它中性原子碰撞,产生更多的电子和离子,在炬管内形成涡流,在电火花作用下形成等离子炬(即等离子体),这种等离子体温度可达10000K以上。待测水溶液经喷雾器形成气溶胶进入石英炬管中心通道。原子在受到外界能量的作用下电离,但处于激发态的原子十分不稳定,从较高能级跃迁到基态时,将释放出巨大能量,这种能量是以一定波长的电磁波的形式辐射出去。不同元素产生不同的特征光谱。这些特征光谱通过透镜射到分光器中的光栅上,计算通过控制步进电机转动光栅,传动机构将分光后的待测元素特征谱线光强准确定位于出口狭缝处,光电倍增管将该谱线光强转变为电流,再经电路处理和V/F转换后,由计算机进行数据处理,最后由打印机打出分析结果。
仪器型号:ICP—8000型 准确度优于国家A级标准
仪器特点:
1)分析流程全自动化控制,实现自动点火、气路智能控制功能;
2) 输出功率自动匹配调谐,功率参数程序设定;
3) 优良的光学系统,先进的控制系统,保证峰位定位准确,信背比优良;
4)极小的基体效应,具有较高的谱线分辨率,能分出Hg313.154和313.183nm双线谱线,能分出铁的四重峰;
5)测量范围宽, 超微量到常量的分析,动态线性范围5—6个数量级;可实现定性定量分析
6)Rf输出功率的范围750-1500W,输出功率稳定性小于0.1%,检出限低,大多数元素的检出限可达ppb级;
7)光电倍增管的负高压可在0-1000v范围内独立可调,可根据不同元素的不同谱线单独设置条件,和全谱仪器比较有更好的检出限。
8)良好的测量精度,稳定性相对标准偏差RSD≤1.5%,优于国家A级标准。
9)功能强大、友好的人机界面分析软件,可在测定过程中,进行数据处理,方法编制和结果分析,是真正的多任务工作软件;该软件数据处理功能强大,提供了多 种方法,如内标校正、IECS和QC监测功能等,可获得最佳的背景扣除点以消除干扰;对输出数据可直接打印或自动生成Excel格式的结果报告,终身免费 升级;
10)使用钹铜弹片和特殊处理的屏蔽玻璃,在吸收紫外线同时使仪器辐射小于2V/m。采用高屏蔽和良好接地保证操作者的安全。
11)水路气路自动保护。
整机技术指标
(1) 分析速度快 一分钟分析最快扫描20个元素以上
(2) 扫描范围: 3600线/mm扫描范围180~500nm、分辨率<0.008nm 2400线/mm扫描范围180~900nm、分辨率≤0.009nm 方式为正弦杆,由计算机控制的脉冲马达驱动,最小扫描步距0.0003nm
(3) 波长示值误差和重复性:波长示值误差:± 0.02nm 重复性≤ 0.003nm
(4) 相关系数 ≥0.9998%
(5) 精密度高 相对标准偏差RSD≤1.0%
(6) 稳定性: 相对标准偏差RSD≤1.5%
(7) 测量范围: 超微量到常量
(8) 检出限低 ppb(ug/L)级
(9) 分析元素多 可对70种金属元素和部分非金属元素(如B、P、Si、Se、Te)进行定量或定性分析
(10) 测量方式 单、多元素顺序测量
(11) 功率 800W—1500W 可调
(12) 操作便捷 全新WindowsXP或者Windows7下运行的第三代多窗口升级中英文分析软件速度更快,功能更全,多窗口多任务同时执行(国内独此一家) 射频发生器(RF)
(1) ICP—8000型达到国际同类仪器的ICP光谱仪、自动点火、自动控制等等。
(2) 电路类型:电感反馈自激式振荡电路、同轴电缆输出、匹配调谐、取功率 反馈信号,进行闭环自动控制。
(3) 工作频率:40.68MHz ± 0.05%
(4) 频率稳定性:≤0.1%
(5) 输出功率:800—1200W
(6) 输出功率稳定性:≤0.1%
(7) 电磁场泄漏射强度:距机身20cm
电场强度E:<2 V / m
进样装置
(1) 输出工作线圈内径 25mm 、3匝
(2) 炬管:三同心型,外径20mm的石英炬管
(3) 同轴型喷雾器外径6mm
(4) 双筒型雾室外径34mm
(5) 观测位置 纵向观察高低和横向观察前后,可通过软件直观地调为最佳
(6) 氩气流量计规格和载气压力表规格:
1等离子气流量计 (100-1000)L/h (1.6-16L/min)
2辅助气流量计 (10-100)L/h (0.16-1.66L/min)
3载气流量计 (10-100)L/h (0.16-1.66L/min)
4载气稳压阀 (0-0.4Mpa)L/h
5冷却水 水温:21-26℃ 流量>5L/min 水压>0.1Mpa 冷却水:电阻率>1Ω
单色器
(1) 光路: Czerny-Turner 型
(2) 焦距: 1000mm
(3) 光栅规格:离子刻蚀全息光栅;刻线密度3600线/mm, 刻线面积: 80×110mm(可选用刻线密度2400线/mm, 刻线面积:80×110mm)
(4) 线色散率倒数: 0.26nm
(5) 分辨率: <0.008nm
(6) 扫描波长范围: 3600线/mm扫描波长范围:180—500nm 2400线/mm扫描波长范围:180—900nm
(7) 步进电机驱动最小步距: 0.0003nm
(8) 出射、入射狭缝:20μm 、25μm
(9) 反射镜规格: (80×110×16)mm
(10) 透镜 φ30, 1:1成像
(11) 反射镜规格 凹型
(12) 分光器恒温装置: 38℃±1℃
测光装置
(1) 光电倍增管规格: R212UH或R928
(2) 光电倍增管负高压:0—1000V 自动调节 稳定性<0.03%
(3) 光电倍增管电流测量范围: 10-4~10-9A
(4) 信号采集为V/F交换: 1mV对应100Hz
(5) 采样电路使用国外高精密度运算放大器,使仪器的灵敏度和精确度大大提高
(6) 仪器数据采集是通过串口与电脑连接,从而简化了电路使连接更加便捷
(7) 测光方式 单、多元素顺序测量
仪器操作软件要求
(1)操作系统 Windows XP 或者Windows7操作平台
(2)测定波长数 谱线任意选择
(3)数据库 谱线库11万条以上
(4)多窗口 在测量完一次结果后可以在显示窗口保留上次结果同时、测量下一样品
(5)有标准加入法 软件要有标准加入法,以便在不同条件和应用中下使用
(6) 分析模式 软件默认最佳分析模式,拥有仪器诊断、谱图分析及几种测量方式和几种积分模式,单位任选等多种功能
(7)历史数据库 分析结果自动保存,在历史数据库中,可以同时可选择性地打印想要打印的批次分析结果
(8)输出数据要求 软件支持激光打印机打印分析结果
