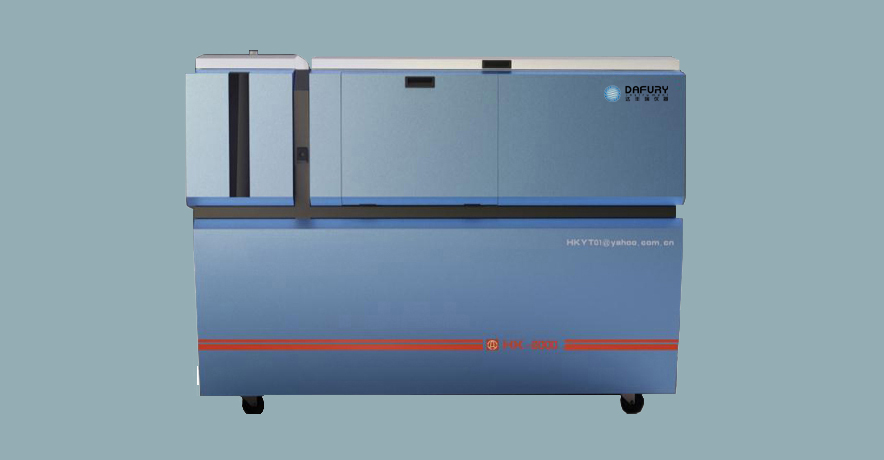

ICP-9100型电感耦合等离子体发射光谱仪

        电感耦合等离子体发射光谱仪（ICP-AES）主要用于液体试样（包括经化学处理能转变成溶液的固体试样）中金属元素和部分非金属元素的定量分析。将样品溶液以气溶胶形式导入等离子体炬焰中，样品被激发后发射出所含元素的特征波长的光，经分光系统光谱展开后，其谱线强度由光电器件接收并转变为电信号而被记录。根据溶液中被测元素的浓度与谱线强度的关系，测定样品中各相应元素的含量。
技术指标
射频发生器(RF)：
(1) 电路类型：电感反馈式自激振荡电路，全自动点火，同轴电缆输出匹配调谐，取功率反馈，进行闭环自动控制
(2) 工作频率：40.68MHz±0.05%
(3) 频率稳定性：<0.1%
(4) 输出功率的应用范围：800—1500W
(5) 输出功率稳定性≤0.3%
(6) 电磁场泄漏辐射强度：距机身300mm 电场强度E:<1V/m
(7) 磁场强度H:<0.2A
进样装置：
(1) 输出工作线圈：内径25mm，3匝
(2) 炬管：三重同心型石英炬管
(3) 雾化器：同轴型Meinhard式雾化器，外径6mm
(4) 雾室：双筒形雾室外径35mm
(5) 氩气流量计规格：
等离子气流量计：100-1000L/h (1.6-16L/min)
辅助气流量计：10-100L/h （0.16-1.66 L/min）
载气流量计：10-100L/h （0.16-1.66 L/min）
载气稳压阀：0-0.6M Pa
分光器：
(1) 光路：Czerny-Turner装置
(2) 焦距：1000mm
(3) 光栅规格：离子刻蚀全息光栅，刻线密度3600线/mm；刻线面积80×110mm
(4) 分辨率：≤0.008nm
(5) 波长测量范围：180—500nm；
(6)步进电机驱动最小步距：0.0005nm
(7)出射、入射狭缝：20μm
(8)反射镜规格：（78×105×16）mm
(9) 透镜φ30mm,1:1成像
(10)分光器充氩气，可测量180-190nm范围内的元素
测光装置：
(1)光电倍增管规格：R212UH
(2)光电倍增管负高压：200-1000V，稳定性<0.05%
(3)光电倍增管电流测量范围：10-12 -10-4A
(4)信号采集方式：V/F转换，1mv对应100Hz
